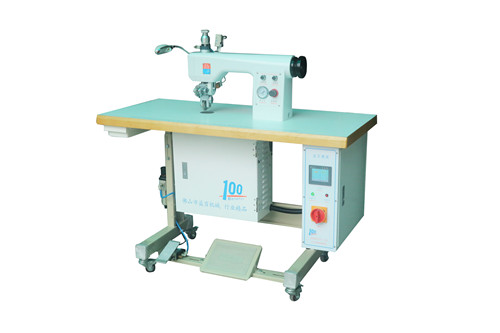

超聲波花邊機結構

24. 焊頭（HORN）：傳輸超音波發射的能量，達到切割工作物之目的

25. 超聲波變幅桿（CONE）：連接超音波焊頭（HORN）及振動子以傳輸超音波能量

26. 變幅桿固定上套環：固定及鎖緊變幅桿

27. 變幅桿固定下套環：固定及鎖緊變幅桿

28. 墊圈：在固定下套環內，防止超聲波變幅桿（CONE）上下固定套環產生共振

29. 焊頭高度及水平調整螺絲：調整超音波焊頭（HORN）之高度及水平面

30. 超聲波振子：將電能轉換為機械能。

31. 碳棒座：固定導電的碳刷

32. 上升速度調節閥：旋轉其螺桿可調節氣缸上升時的速度

33. 腳踏氣動閥：控制花輪升降氣缸之上下

34. 腳踏開關：控制馬達運轉及超音波之發射。

35. 焊頭轉動馬達：經由同步帶轉動焊頭

36. 花輪轉動馬達：經由轉動系統帶動花輪。

37. 下傳動輪：連接馬達與花輪之傳動系統

38. 過濾調壓閥（總氣壓）：調節總氣壓
