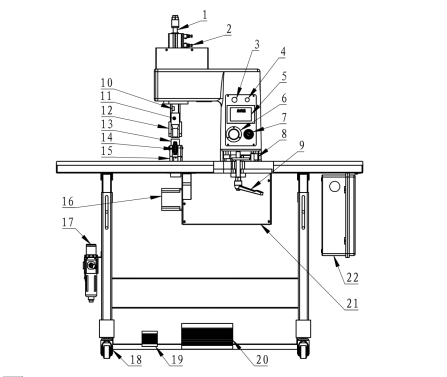

超聲波下滾機機器各部名稱及功能

發布者：益百機械發布時間：2021/4/28 11:38:13

1.焊頭升降氣缸：控制超聲波焊頭的升降

。尾端螺旋調整氣缸的下止點

，順時針

旋轉焊頭之下止點上升

，逆時針旋轉時焊頭之下止點下移

。焊頭氣缸行程調整后

，

鎖緊上端螺帽

，防止其行程變動

。

2.調速閥：調節焊頭升降的速度

。

3.花輪調速：控制花輪轉速。

4.電源開關：機器總電源開關

。

5.觸摸屏：設置機器各種參數

。

(1)掃頻：頻率追蹤器；

(2)調模：調試模具;

(3)自動：正常工作狀態

；

(4)音波測試：測焊頭

，是否在工作范圍；

(5)清零:產量數字清零

；

(6)復位：回復初始狀態

。

(7)延遲時間：延遲多長時間發出超聲波。

(8)焊接時間：振子發出超聲波多長時間

。

(9)冷卻時間：發超聲波停止后用多長固化時間

。

(10)振落：一開始就發振。

(11)振幅：超聲波波動幅度大小

。

6.（下壓）壓力表：顯示焊頭對布料施加的壓力大小

。

7.（下壓）調壓閥：調節焊頭對布料施加的壓力大小。

8.機頭位移螺絲：調節此螺絲可以實現機頭部組的左右移位

。

9.機頭鎖緊手柄：手柄螺絲把機頭部組鎖緊固定

。

10.超聲波振子：將電能轉換為機械能。

11.焊頭：傳輸超音波發射的能量

，達到切斷和熔接工作物之目的

。

12.布料壓輪：加工時將產品壓住帶動。

13.布料帶動輪：加工時將產品帶動

。

14.花輪：換裝各種不同花輪

，能切割出所需要之花紋。換裝花輪時

，先用紙帶滑出

檢查所切割

、焊紋是否均勻，否則調整花輪架

，使其均勻

，并鎖緊固定。

15.花輪架：安裝固定花輪和布料帶動輪

。

16.電機：布料帶動輪的傳動

。

17.調壓過濾器：調節機器使用的氣壓

，并濾除壓縮空氣的雜質與水份

，濾杯內若有

積水

，請拆下清除。

18.帶剎車腳輪：方便機器的移動

。

19.氣動腳踏閥：控制焊頭升降氣缸之上下

，往后踏氣缸向上，往前踏氣缸向下

。

20.腳踏開關：控制馬達運轉及超音波之發射

。

21.電箱：安裝控制機器的電器。

22.超聲波發生器（發振箱）：產生超聲波能量

。
