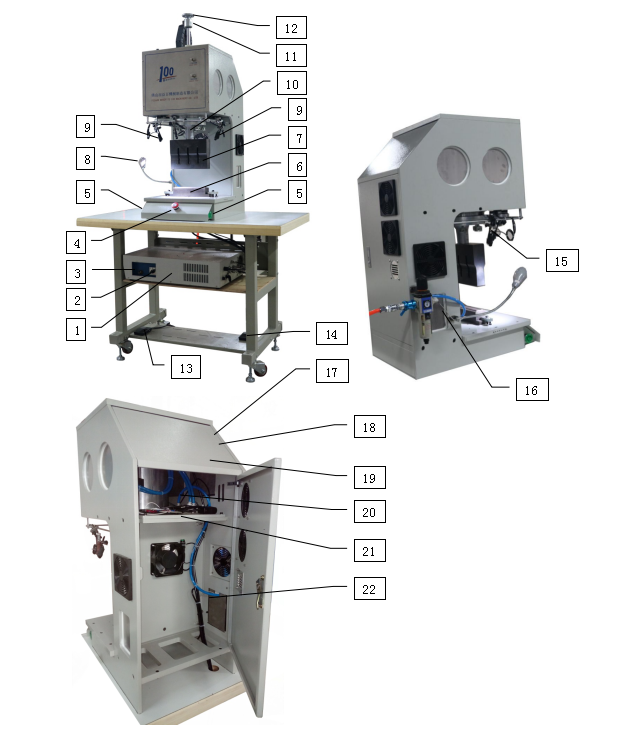

超聲波焊切機各部名稱及功能

。

2. 功率檔位：有1

、2、3檔

，超聲波焊頭發振時

，視電流高低而調整所需的檔位

。

3. 頻率調整螺絲：調整電氣的諧振頻率，與機械之振動系統相匹配。

4. 急停按鈕：當工作中出現意外時

，按急停按鈕機器立刻停止工作。

5. 啟動按鈕：雙手啟動控制氣缸使焊頭升降。

6. 下模具：加工產品所用的切刀

、花形刀模等，更換不同的模具可以加工不同的產品。

7. 焊頭（HORN）：傳輸超音波發射的能量

，達到切割工作物之目的。

8. 照明燈：提供工作環境的照明。

9. 紅外線：產品的定位放置

。

10. 超聲波振子：將電能轉換為機械能

。

11. 可調螺套：調整焊頭升降的下止點，順時針旋轉時焊頭的下止點上升

，逆時針旋轉時焊頭的下止點下移。

12. 手輪式鎖緊螺母：焊頭升降行程調整后，以此螺帽鎖緊固定

，防止其行程變動。

13. 吹氣腳踏開關：打孔模加工時用于吹走廢料。（機器配備功能）

14. 啟動腳踏開關：控制氣缸使焊頭升降

。

15. 焊頭水平調整螺絲：調較此螺絲使焊頭與下模具水平吻合

。

16. 調壓過濾器：機器動作之氣源，直接影響氣缸上升的氣壓

，濾除壓縮空氣內雜質與水份
